護套型充氣橡膠護舷(靠球)
充氣橡膠護舷(靠球)是一種壓縮空氣的海洋防碰撞產品。主要利用壓縮空氣為緩沖介質,吸收船舶沖擊能量,使船舶停靠時具有更柔性和更軟性,以達到防碰防撞防避的效果。護套型靠球是有鏈條及輪胎包裹組成的,從而廣泛的用于船與船之間的轉移作業以及船舶靠泊作業等。尺寸為:D0.5m x L1.0m ~ D3.3m x L6.5m。充氣護舷(靠球)嚴格按照ISO17357-2002 和GB/T 21482-2002國際質量標準生產,其產品遠銷世界各地。
特點 :
1. 壓縮變形大,反力低,吸能大
2. 漂浮性能好,能適應潮位變化的需要
3. 以壓縮空氣為介質,通過壓縮空氣做功來消耗碰撞能量
4. 安裝簡單,使用壽命長

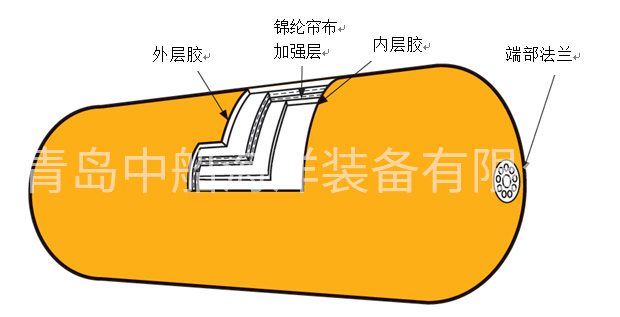

結構:
1.外層膠
覆蓋在靠球外面的橡膠層,用來保護靠球骨架材料和內層膠免受外力損傷或磨損, 主要特點:高強度、耐磨、和抗撕裂。
2.錦綸簾布加強層
加強層是由錦綸簾線層纏繞組成的,維護靠球內部的空氣壓力, 其特點不變形、回彈高、強力大等優點。
3. 內層膠
靠球內壁的橡膠層,用來防止氣體滲漏,保持靠球氣壓。
4.端部法蘭
靠球兩端的金屬制件,可安裝充氣閥和安全閥
產品規格 :
常用尺寸
直徑X 長度
Normal Size
(Diameter × Length)
|
初始?jí)毫?/strong>0.05Mpa下的性能
Initial Internal Pressure 0.05Mpa
|
初始?jí)毫?/strong>0.08Mpa下的性能
Initial Internal Pressure 0.08Mpa
|
吸收能量
Guaranteed Energy Absorption
(GEA)
|
反力
Reaction Force At GEA
(RF)
|
面壓
Hull Pressure At GEA (PR)
|
吸收能量
Guaranteed Energy Absorption
(GEA)
|
反力
Reaction Force At GEA
(RF)
|
面壓
Hull Pressure At GEA (PR)
|
(mm×mm)
|
(KN/M)
|
(KN)
|
(KPa)
|
(KPa)
|
(KPa)
|
(KPa)
|
500×1000
|
6
|
64
|
132
|
8
|
83
|
174
|
600×1000
|
8
|
74
|
126
|
11
|
96
|
166
|
700×1500
|
17
|
137
|
135
|
24
|
178
|
178
|
1000×1500
|
32
|
182
|
122
|
44
|
235
|
161
|
1000×2000
|
45
|
257
|
132
|
63
|
335
|
174
|
1200×2000
|
63
|
297
|
126
|
86
|
386
|
166
|
1350×2500
|
102
|
427
|
130
|
140
|
554
|
170
|
1500×3000
|
153
|
579
|
132
|
211
|
751
|
175
|
1700×3000
|
191
|
639
|
128
|
263
|
830
|
168
|
2000×3500
|
308
|
875
|
128
|
424
|
1138
|
168
|
2500×4000
|
663
|
1381
|
137
|
925
|
1815
|
180
|
2500×5500
|
943
|
2019
|
148
|
1317
|
2653
|
195
|
3000 x 5000
|
1210
|
2104
|
154
|
1571
|
2709
|
185
|
3300×4500
|
1175
|
1884
|
130
|
1640
|
2476
|
171
|
3300×6500
|
1814
|
3015
|
146
|
2532
|
3961
|
191
|
備注: 1. 反力與吸能公差±10% 2.重量公差±10% 3.特殊尺寸可根據要求制造

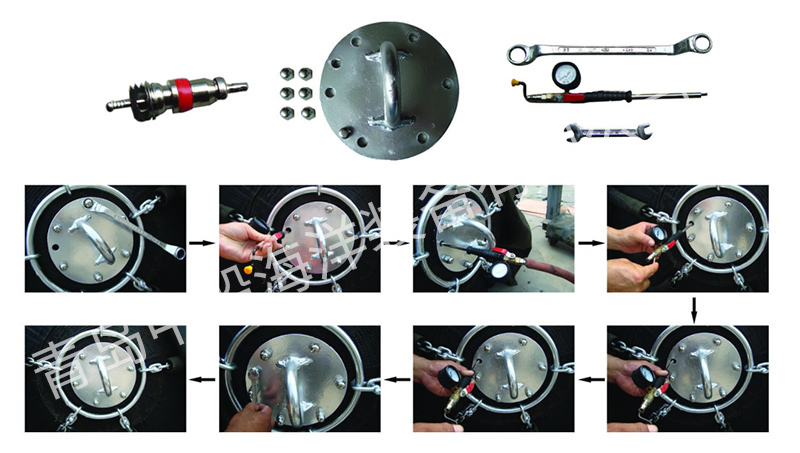

充氣過程演示:
質量控制和管理:
新城充氣橡膠護舷通過ISO9001:2008質量管理體系認證,每個護舷依據ISO17357標準和GB/T21482-2008要求生產制造。
